树莓派PCIe设备

树莓派Raspberry Pi 4 计算模块 主板集成PCIe

Raspberry Pi Compute Module 4 IO 主板提供了一个 PCIe 1x ，可以用于 存储 / 网络 / GPU 等设备。(虽然性能有限，但聊胜于无)

YouTube播客Jeff Geerling 专注于 Ansible 自动化和 Raspberry Pi 硬件设备评测，他建立了一个网站测试和整理了适用于树莓派的 Raspberry Pi PCIe Devices 。

树莓派Raspberry Pi 5 集成PCIe 2.0 x1接口

树莓派Raspberry Pi 5 则进一步在标准版本上集成了一个 PCIe 2.0 x1 连接器，终于第一次为高速存储提供了接口(但是仍有不小限制):

  • 单通道 PCIe 2.0 接口（500 MB/s 峰值传输速率）

    • 默认 PCIe 2.0 支持 NVMe存储 Gen2 模式，接口理论传输速度 5Gbps (读写速度大约500MB/s)

    • 树莓派Raspberry Pi 5 也可以启用 PCIe Gen 3速度，但是 树莓派Raspberry Pi 5 没有通过 Gen 3.0 速度(10Gbps)认证 ，激活PCIe Gen 3之后，只能达到 8Gbps 传输速率(读写速度大约800MB/s)

../../_images/m2-hat-plus-installation-07.png

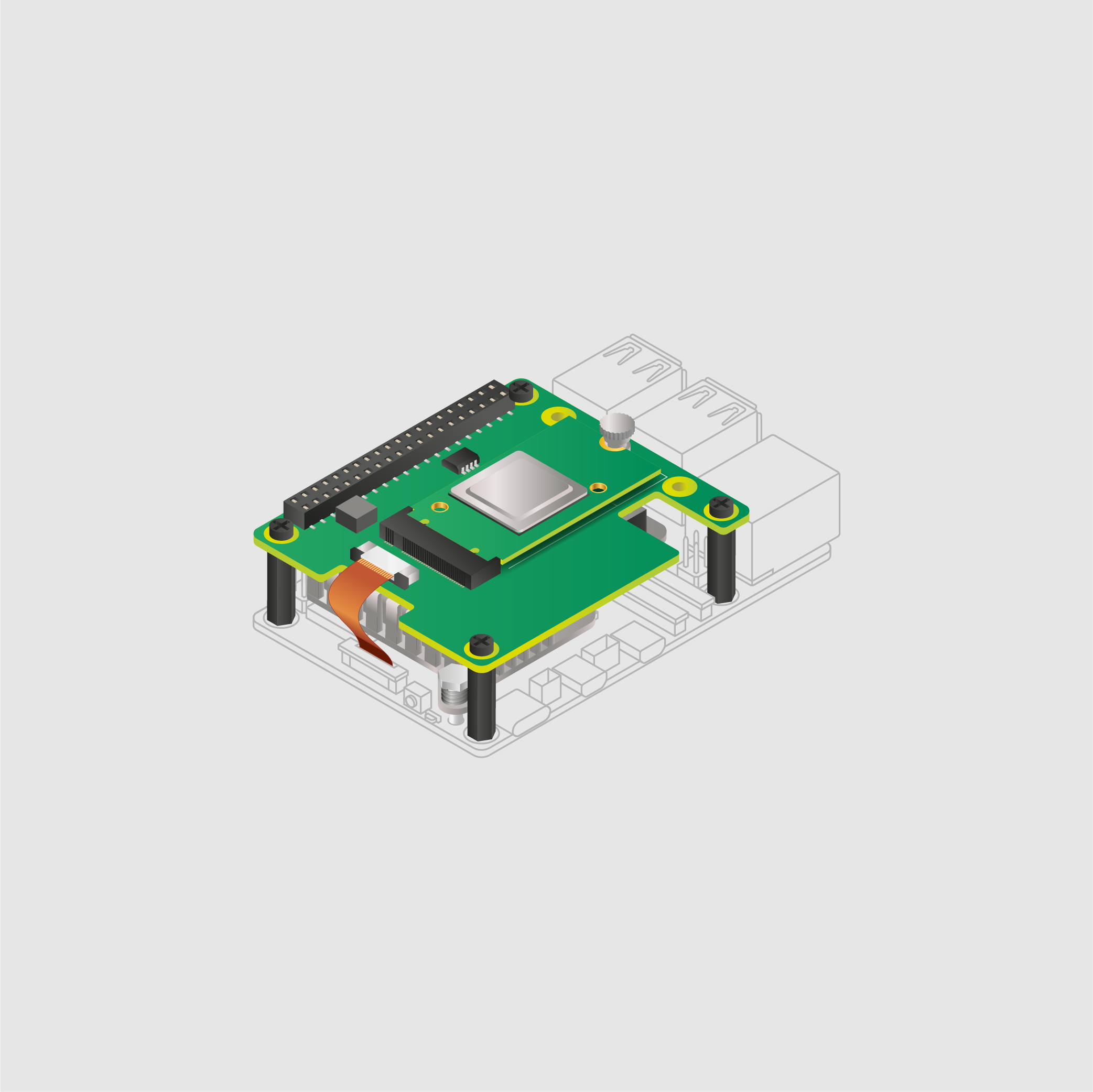

树莓派5官方M.2 HAT+(NVMe接口板)

我的实践是采用了国产的 微雪电子 树莓派5 PCIe转M.2转接板 D型 ，具体实践记录见 树莓派5 PCIe转M.2 NVMe SSD存储
