NVIDIA Multi-Instance GPU(MIG) 架构

NVIDIA多实例GPU(Multi-Instance GPU, MIG)技术扩展了 NVIDIA H100, NVIDIA A100 Tensor Core GPU 和 A30 Tensore Core GPU的性能和价值:

  • MIG可以将 单个GPU 划分为多达 7个实例

    • 每个实例完全隔离: 具有独立的高带宽内存(DRAM地址总线均唯一分配给单个实例)、缓存和计算核心

    • 支持从最小到最大的每个工作负载

    • 确保服务质量保证(guaranteed quality of service (QoS))为独立每个用户提供计算加速

  • 优化GPU使用率

    • MIG提供了不同实例大小的灵活性: 可以为每个工作负载配置合适大小的GPU实例，最终优化利用率并最大化数据中心投资

    • MIG工作在 Linux 操作系统上

      • 支持容器化( Docker / Kubernetes )

      • 支持虚拟化( Red Hat Virtualization: KVM / VMware vSphere)

  • 运行并发工作负载

    • MIG 使 推理、训练和高性能计算(HPC) 工作负载能够在具有确定性延迟和吞吐量的 单个GPU 上 同时运行

  • 硬件要求:

    • NVIDIA从 Ampere 架构开始支持 Multi-Instance GPU (MIG) 功能

      • 2020年5月14日发布 Ampere 架构: A100 80GB SXM4 GPU 是首个支持最高7个实例的MIG虚拟化和GPU分区

      • 2022年发布 Hopper 架构: H100 SXM5 GPU

      • 2024年发布 Blackwell 架构: B100 / B200 SXM6 GPU

  • MIG支持的部署配置:

    • 裸金属硬件，包括容器环境

    • 在支持的 hypervisor上管理GPU Pass-Through 到Linux guest操作系统

    • 在支持的 hypervisor上实现 NVIDIA Virtual GPU (vGPU)

概念

备注

基本概念对理解NVIDIA MIG分区有重要意义

  • 流式多处理器(Streaming Multiprocessor, SM) 是GPU上执行计算机指令的部分

  • GPU上下文(GPU Context) 类似CPU进程，封装了在GPU上执行操作的所有资源(独立的地址空间、内存分配等)。GPU上下文具有如下属性:

    • 故障隔离

    • 独立调度

    • 独立的地址空间

    • GPU引擎(GPU Engine)

  • GPU引擎(GPU Engine)是GPU上执行工作的引擎: 每个引擎可以独立调度，并未不同的GPU上下文执行工作

    • 计算引擎(Compute engine)

    • 图形引擎(Graphics engine)

    • 负责执行DMA的复制引擎(copy engine, CE)

    • 负责视频解码的NVDEC

    • 负责视频编码的NVENC

  • GPU内存切片(Memory Slice) 是GPU内存的最小部分

    • 包括内存控制器和缓存

    • GPU内存切片大约是GPU内存总资源(包括容量和带宽)的 1/8

  • GPU SM切片(SM Slice) 是GPU上SM(流式多处理器)的最小部分

    • 在MIG模式下，GPU SM切片大约站GPU上可用SM总数的 1/7

  • GPU切片(GPU Slice) 是GPU中最小部分

    • GPU Slice 结合了单个GPU 的 内存切片和SM切片

  • GPU实例(GPU Instance, GI) 是 GPU切片和GPU引擎的组合

    • GPU实例中的任何内容始终共享所有GPU内存切片和其他GPU殷勤

    • SM切片可以进一步细分为计算实例(CI)

    • GPU实例提供内存QoS

  • 计算实例(Compute Instance):

    • 一个GPU实例可以细分为多个计算实例

    • 计算实例(CI)包含父GPU实例的SM切片和其他GPU引擎

    • CI共享内存和引擎 (后面的案例会看到将组合好的GPU实例再划分成计算实例，此时内存和引擎是共享的)

GPU分区(Partitioning)

  • H100 GPU 可以划分为大小合适的分区，以适应不需要完整 GPU 的工作负载，这对于推理工作负载尤其有益

  • MIG 允许多个工作负载在同一 GPU 上运行，以实现最佳效率

备注

这段案例以 A100-40GB 举例:

  • 40GB显存按照8等分，每份是5GB显存

  • SM slice是 1/7 整个CPU的SM(Streaming Multiprocessor, 流式多处理器)

分区概述如下:

  • 首先GPU被划分成8份内存分片(Memory Slice)和7份流式多处理器分片(SM Slice)

  • 组合Memory Slice和SM Slice成为GPU Instance: 例如 1g.5gb 或 4g.20gb 规格的GPU实例

  • 然后再划分GPU实例成为计算实例(Compute Instance)

    • 此时计算实例是共享内存切片和引擎的，只是Compute Slice是独享的

GPU Instance

  • 1g.5gb GPU Instance案例:

../../../../_images/mig-partitioning-ex2.png

组合 1个compute slice (对应是1个SM slice) 和 1个memory slice(根据硬件规格A100 40GB，实际每个memory slice是 5gb )

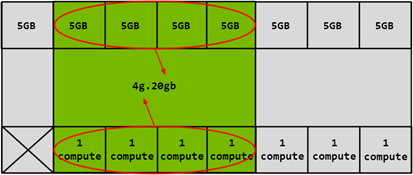

  • 4g.20gb GPU Instance案例:

../../../../_images/mig-partitioning-ex3.png

组合 4个compute slice (对应是4个SM slice) 和 4个memory slice(根据硬件规格A100 40GB，实际是 4*5gb 即 20gb )

Compute Instance

计算实例是在GPU实例上进行的再划分 :

  • SM资源独享

  • 父级GPU Instance所包含的内存资源和引擎资源是共享的

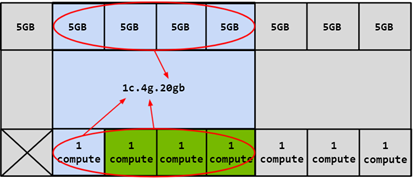

  • 1c.4g.20gb Compute Instance案例:

../../../../_images/mig-partitioning-ex4.png

基于 4g.20gb 的GPU Instance再划分为Compute Instance，这里是 1c.4g.20gb

  • 2c.4g.20gb Compute Instance案例:

../../../../_images/mig-partitioning-ex5.png

基于 4g.20gb 的GPU Instance再划分为Compute Instance，这里是 2c.4g.20gb

注意， compte slice 可以更多分配，例如 3c (3c.4g.20gb)或 4c (4c.4g.20gb)，当划分为 4c 时，实际上就是父级GPU Instance的所有 compute slice 都占据了，此时就可以省略掉 4c (即 4c.4g.20gb 可以略写为 4g.20gb )

CUDA并发机制(Concurrency Mechanisms)

  • MIG 的设计对 CUDA 应用程序基本透明，因此 CUDA 编程模型保持不变，从而最大限度地减少编程工作量。

  • CUDA 流是 CUDA 编程模型的一项功能，在 CUDA 应用程序中，不同的任务可以提交到独立的队列，并由 GPU 独立处理。

    • CUDA 流只能在单个进程中使用，并且不提供太多隔离——地址空间、SM、GPU 内存带宽、缓存和容量都是共享的

    • 任何错误都会影响所有流和整个进程

  • MPS 是 CUDA 多进程服务

    • MPS允许协作的多进程应用程序在 GPU 上共享计算资源。它通常用于协作的 MPI 作业，但也用于在不相关的应用程序之间共享 GPU 资源

    • MPS 目前不提供客户端之间的错误隔离

    • 内存带宽、缓存和容量均在 MPS 客户端之间共享

MIG结合虚拟化

MIG不能直接将分区输出给不同的虚拟机使用，但是可以使用 Sigle Root I/O Virtualization(SR-IOV) 来结合虚拟化:

  • 虚拟化通过 PCIe SR-IOV 实现（每个 MIG 实例对应一个虚拟功能 (VF)）

  • 多种基于硬件的安全功能确保机密性和数据完整性，硬件防火墙则在 GPU 实例之间提供内存隔离

../../../../_images/mig_sr-iov.png

MIG结合sr-iov实现虚拟机的vGPU隔离

NVIDIA MIG技术和 NVIDIA Virtual GPU (vGPU) 辨析

总之， MIG 不是虚拟化技术，而是物理主机上的GPU硬件分区技术，提供给不同CUDA应用使用时能够隔离相互间影响。 MIG 激活后的GPU是可以通过 passthru 技术输出整个GPU给一个虚拟机使用，但是不能分给不同虚拟机使用。
