树莓派软件定义存储集群

我构思的 树莓派存储集群 需要大量的资金投入:

• 树莓派Raspberry Pi 5 只支持 PCIe gen2 和 gen3，这意味着我以前投入"巨资"购买的 三星PM9A1 NVMe存储 (pcie gen4)无法使用: 虽然旧版的nvme ssd m.2 存储现在降价，但是重新购买依然是失业的我无法承受之重

• 较为理想的方案是采用 3台 树莓派Raspberry Pi 5 来构建分布式集群: 每个 树莓派Raspberry Pi 5 满配 4个 nvme m.2 ssd gen3 存储(巨资); 其次是每个 树莓派Raspberry Pi 5 配置 1个 nvme(依然可以组 Ceph 只是容量缩减)

• 受限于 树莓派Raspberry Pi 5 孱弱的pcie gen2存储接口(毕竟是经济型设备)，实际上投入巨资组建的存储集群只能说可用，但无法发挥 NVMe存储 存储的全部性能(甚至只有很小一部分性能): 可以说性价比很低

既然我的Clous Atlas是一个模拟学习指南，那么尽可能少投入、尽可能多锻炼实践是我的终极目标，那么有没有可能用一个极为低廉的资金来实现一个功能齐全的 软件模拟存储集群 呢?

我的构思一

• 在 树莓派Root on ZFS 实现RAID1存储ZFS:

  • 只在 一块NVMe存储 ( 铠侠KIOXIA EXCERIA G2 NVMe SSD存储 ) 上用两个磁盘分区来模拟真正的物理磁盘，实现类似数据中心常用的RAID1，并模拟磁盘故障和恢复，验证是否可以持续稳定工作

• 虽然只有一台物理主机 树莓派Raspberry Pi 5 ，但是通过 kind(本地docker模拟k8s集群) 可以实现完整的Kubernetes集群的部署、开发和测试

• 在 一块NVMe存储 上划分出 3个 磁盘分区，作为块设备映射到 kind(本地docker模拟k8s集群) 集群工作节点上，使用 Rook - 云原生存储调度器 来实现一个模拟生产环境的 Ceph 存储集群

• 在这个单机虚化模拟出来的Kubernetes集群中部署 GitLab ，所有容器的块存储都构建在分布式的 Ceph 集群的 Ceph Block Device(RBD) 上:

  • 部署分布式 PostgreSQL

• 在Kubernetes集群部署NAS应用(云盘)，构建基于 Ceph 后端的分布式文件服务器

• 集成 Hailo AI 处理器 加速器，尝试部署边缘AI

备注

由于 树莓派Raspberry Pi 5 性能有限，完整部署的负载可能单台树莓派无法承担，必要时再购买1~2台 树莓派Raspberry Pi 5 进行横向扩展

我的构思二

进一步的想法是结合现有 树莓派Raspberry Pi 4 来构建一种物理和虚拟结合的集群:

• 我有 3个 树莓派Raspberry Pi 4 作为 Kubernetes 的控制平面(是的，原先我是作为工作节点，现在有了 树莓派Raspberry Pi 5 之后， 树莓派Raspberry Pi 4 降级为控制，而 树莓派Raspberry Pi 5 作为计算节点)

  • 管控节点部署 Prometheus监控 / Grafana通用可视分析平台 等监控

• 我 又购置了一台 树莓派Raspberry Pi 5 ，并且也添加了 一块NVMe存储 ( 铠侠KIOXIA EXCERIA G2 NVMe SSD存储 )

  • 一个 树莓派Raspberry Pi 5 划分2个分区，用来模拟 ZFS 的 RAID1 ，部署 树莓派Root on ZFS (注意，这会消耗双倍的存储空间)，所以我仅使用 (128G x2)

  • 一个 树莓派Raspberry Pi 5 使用传统的 EXT文件系统 4 ，简单构建 树莓派5使用nvme存储启动 ，使用 128G (对应另外一个 树莓派Raspberry Pi 5 )，然后再准备 128G EXT4文件系统(这个分区对应另一个 树莓派Raspberry Pi 5 的 ZFS RAID1多消耗的冗余数据空间)，这个第二分区将作为 ZFS 的实验室，也就是使用模拟块文件来测试ZFS的 RAIDZ

  • 两个 树莓派Raspberry Pi 5 都使用 256G 来构建一个 Docker ZFS 存储驱动 (开启压缩)，实现容器镜像本地存储

  • 两个 树莓派Raspberry Pi 5 划分 1T 用于构建 Ceph ，实现 Kubernetes 云存储

  • 两个 树莓派Raspberry Pi 5 剩余 512G (实际不足) 用于构建 Gluster ，作为日常数据冗余存储，也提供给 Kubernetes 作为文件存储和离线存储

• Kubernetes 集群主要容器镜像都存储在 Ceph 云存储，仅对数据库容器存储采用本地存储(数据库有自己的容灾)

我的构思三

正如 边缘云计算架构(2024) 所述，我最终剁手了 3台 树莓派Raspberry Pi 5 :

• 考虑到性能以及扩展性 ( 树莓派AI套件 / 树莓派5 PCIe转M.2 NVMe SSD存储 )，我最终决定采用 3台 4台 树莓派Raspberry Pi 5 来构建模拟集群

  • 考虑到SSD磁盘宝贵(价格昂贵)，方案二中ZFS的RAID模拟测试我准备改为虚拟机模拟测试，以便随时回收测试资源避免磁盘空间浪费

  • 最初我安装 Raspbery Pi OS(Raspbian) 采用了精简的 Raspbery Pi OS(Raspbian)软件初始化 ，并且使用了 64GB TF卡安装。所以后续 树莓派5使用nvme存储启动 继承了64GB的操作系统使用分区空间大小

    • 我认为对于稳定的服务器系统，64GB空间是足够的，后续数据存储将使用 ZFS 构建，不会占用基础OS磁盘分区空间

  • Ceph 使用 1T 存储

  • 树莓派5 NVMe存储ZFS 使用剩余存储空间，采用一个 zpool-data 来构建 树莓派5 NVMe存储ZFS

树莓派5模拟集群NVMe存储分区

分区	挂载	大小	文件系统	说明
1	/boot/firmware	512M	fat32	EFI启动分区
2	/	59G	ext4	操作系统根分区
3		1024G		ceph专用bluestore存储
4	/var/lib/docker	剩余空间	zfs	zpool-data存储池

我的构思四

• 继续使用 树莓派Raspberry Pi 3 / 树莓派Raspberry Pi 4 / 树莓派Raspberry Pi 5 设备 构建集群，但是存储从树莓派抽离，主要集中安装到我组装的 纳斯NASSE C246 ITX主板 桌面主机

• 通过 FreeBSD 的 ZFS 构建 RAIDZ0 存储数据，虽然没有任何数据冗余，但是4个 铠侠KIOXIA EXCERIA G2 NVMe SSD存储 构建高性能大容量存储

• 通过 bhyve(BSD hypervisor) 运行 FreeBSD 虚拟机，来构建3个节点的 Ceph 分布存储

• 使用软交换方式( 纳斯NASSE C246 ITX主板 提供了4个 2.5G 网络)，实现 树莓派Raspberry Pi 5 高速访问存储，来构建一个使用 Ceph 存储的 Kubernetes 集群

实际上我的 Raspberry Pi Cluster 方案已经偏离了我最初的设想，而是趋向于 hybrid-infra cluster ，也就是混合架构集群:

• 树莓派的I/O性能较弱，所以 hybrid-infra cluster 将存储后端迁移到我自己组装的X86 FreeBSD 服务器上，利用Intel架构成熟的服务器硬件(其实是桌面设备)实现高速(虚拟化模拟) Ceph 集群

• 前端应用采用 Kubernetes 动态启动服务容器，为外部访问提供服务，例如 Web ，但是所有的数据都存储在模拟的基于 FreeBSD 的 Ceph 存储(虽然数据没有冗余安全保障，但是测试环境可以忽略数据丢失问题，随时通过不断改进的自动化部署来实现一键恢复)

当然，也不能忽视 ARM 架构的 Ceph 和 Gluster 实现，我依然会在我有限性能的 树莓派Raspberry Pi 4 集群上构建一个性能较弱但依然模拟生产的集群，作为不同平台不同架构解决方案的对比。

业界的产品化集群

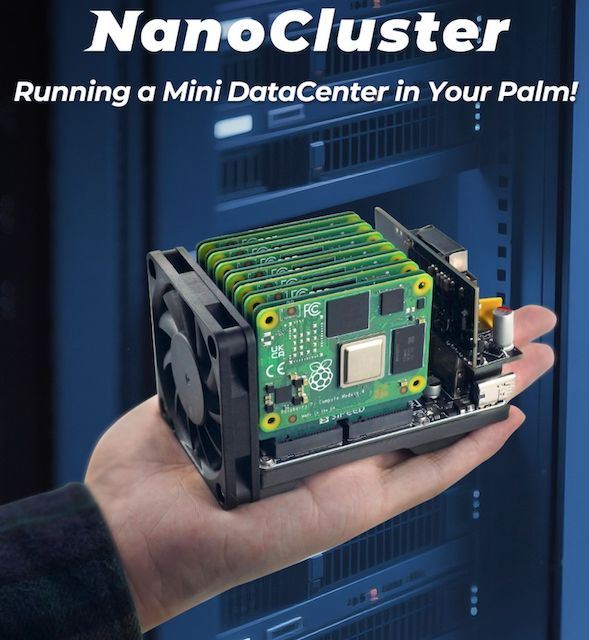

随着树莓派生态完善，涌现了不同的集群构建硬件。其中使用 树莓派Compute Model 4计算模块 (BCM2711) 和 树莓派Raspberry Pi 5 计算模块 (BCM2712) 构建的微型集群，非常有特色。2025年6月6日，看到油管博主Jeff Geerling介绍的 Cute, but powerful: meet NanoCluster, a tiny supercomputer ，也就是 硅速科技 正在预售的 Sipeed NanoCluster :

• 以一个可乐罐大小的体积提供 7个 树莓派Compute Model 4计算模块 (BCM2711) 或 树莓派Raspberry Pi 5 计算模块 (BCM2712)构建的高性能树莓派集群

• 底部采用一个Open SDK for RISC-V GbE交换机互联

• 第一个slot的树莓派可以管理所有slot的电源，以及支持4个slot的 树莓派UART串口通讯 ，非常类似服务器的 HP服务器iLO技术 管理(虽然比较简陋)

• 支持POE电源简化连线，也支持60W PD

• 最高支持7个SOMs，如果使用7个 树莓派Raspberry Pi 5 计算模块 (BCM2712) 可以获得 56 CPU核心，126TOPS 计算能力(可能还达不到NVIDIA Jetson 256TOPS能力) (此处采用产品宣发资料，未验证)

  • 7个SOM组合包售价 250$

备注

这是一个有意思的产品，非常吸引人。不过我已经购买了大量的 树莓派Raspberry Pi 3 / 树莓派Raspberry Pi 4 / 树莓派Raspberry Pi 5 设备，所以不太可能再购买。不过我的树莓派集群虽然达不到这么紧凑，但是功能和软件能力上并不弱，我将用软件定义方式来实现复杂的云计算平台。
