FreeBSD无线网络BCM43602(通过wifibox)

备注

本文实践在 MacBook Pro 15" Late 2013 进行，最初该笔记本原装无线网卡芯片是 Broadcom BCM4360 。这个无线芯片可以在Linux上工作(其实也很难支持)，但是FreeBSD目前无法支持。

我在最近一次部署 Gentoo Linux在MacBook Pro配置Wifi 将 MacBook Pro 15" Late 2013 无线网卡模块换成了 BCM943602CS蓝牙无线模块来避免折腾NVIDIA私有驱动，所以现在我在 MacBook Pro 15" Late 2013 部署FreeBSD时候，将针对 BCM943602CS蓝牙无线模块配置无线网络。理论上 BCM43602 无线模块对开源驱动较为友好，可能可以在FreeBSD中驱动。

检查硬件

执行 pciconf (类似Linux平台的 lspci )命令检查硬件:

pciconf 检查硬件

pciconf -lv

显示:

pciconf 检查硬件显示 BCM43602

none1@pci0:3:0:0:       class=0x028000 rev=0x01 hdr=0x00 vendor=0x14e4 device=0x43ba subvendor=0x106b subdevice=0x0134
    vendor     = 'Broadcom Inc. and subsidiaries'
    device     = 'BCM43602 802.11ac Wireless LAN SoC'
    class      = network

博通（broadcom）网卡驱动

FreeBSD Broadcom Wi-Fi Improvements 提供了Broadcom无线网卡支持列表，但是没有 BCM43602

我在 reddit帖子: Support for BCM4360 (2014 Mac Mini) Trying to move from Linux/windows. 看到有提到虽然FreeBSD列表中没有支持，但是OpenBSD显示支持 BCM43602 但不支持BCM4360。看起来我的 BCM43602 还是有希望的...

FreeBSD Wifibox

非常幸运， Project FreeBSD Wifibox 项目在FreeBSD上通过使用Linux来驱动无线网卡(神奇啊!!!)

备注

FreeBSD不支持 BCM43602 的原因是License和技术原因(这块Broadcom无线网卡需要闭源驱动)，所以FreeBSD官方是永远不会支持该网卡的。

Project FreeBSD Wifibox 通过在FreeBSD的 bhyve(BSD hypervisor) 运行 Alpine Linux 虚拟机，将物理主机的无线网卡从FreeBSD主机中直接透传给guest虚拟机，来实现在Linux VM中使用wifi驱动。

freebsd-wifibox 的最简单安装方法是通过 ports Collection : 也就是 FreeBSD Wifibox Port

首先完成 ports Collection 安装

check out ports 的HEAD分支

git clone --depth 1 https://git.FreeBSD.org/ports.git /usr/ports

git 更新 /usr/ports

git -C /usr/ports pull

安装 FreeBSD Wifibox Port 前的准备工作:

安装 wifibox 前先安装必要的工具

pkg install gtar patchelf squashfs-tools-ng

激活 Linuxulator: Linux执行程序兼容 :

激活 Linuxulator: Linux执行程序兼容

kldload linux64

为了能够启动操作系统时持久化启动 Linuxulator: Linux执行程序兼容支持，应该配置修改 /etc/rc.conf 添加:

配置 /etc/rc.conf 持久化激活 Linuxulator

linux_enable="YES"

创建 /compat/linux 目录:

创建 /compat/linux 目录

mkdir -p /compat/linux

有时候 build 可能会出现 Abort trap 消息，从而导致 make 出现错误 134 。当尝试在FreeBSD上运行Linux二进制文件(例如用于安装组件的apk包管理起)时会发生这种情况。通常可能发生在没有使用过 Linuxulator: Linux执行程序兼容的系统上，并且可能时没有创建 /compat/linux 目录

安装 net/wifibox-core 依赖，其中 socat 软件包仅在 Unix Domain Socket pass-through 需要激活时要求:

安装 wifibox-core 运行依赖

pkg install grub2-bhyve socat

安装 `wifibox-alpine`

安装 wifibox-alpine

安装 wifibox-alpine

make -C net/wifibox-alpine install clean

安装 wifibox-alpine 时会编译内核模块，我的 BCM943602CS蓝牙无线模块内核驱动是 brcmfmac

默认配置选项中有 FW_BRCM (Broadcom 802.11n) ，参考 gentoo linux wiki: Apple MacBook Pro 15-inch (2016, Intel, Four Thunderbolt 3 Ports) Boradcom BCM43602 802.11ac 无线网卡驱动是 brcmfmac ，只支持 2.4GHz 网络

编译 wifibox-alpine 时内核选项支持(仅选择 FM_BRCM )

                │ │new [X] IPV6               IPv6 support                                        │ │
                │ │new [X] UDS_PASSTHRU       Control socket pass-through (wpa_supplicant/hostapd)│ │
                │ │─────────────────────────────────── EXTRAS ────────────────────────────────────│ │
                │ │new [ ] XX_MDNS            mDNS Responder Daemon                               │ │
                │ │new [ ] XX_FORWARDING      User-space forwarding                               │ │
                │ │new [ ] XX_TCPDUMP         Packet analysis with tcpdump                        │ │
                │ │new [ ] XX_DRIVER_WL       Broadcom 802.11 STA driver (+ firmware, exclusive)  │ │
                │ │────────────────────────────────── FIRMWARE ───────────────────────────────────│ │
                │ │new [ ] FW_ATH10K          Qualcomm Atheros 802.11ac                           │ │
                │ │new [ ] FW_ATH11K          Qualcomm Atheros 802.11ax                           │ │
                │ │new [ ] FW_ATH12K          Qualcomm Atheros 802.11be                           │ │
                │ │new [ ] FW_ATMEL           Atmel at76c50x 802.11b                              │ │
                │ │new [ ] FW_B43             Broadcom B43xx 802.11a/b/g/n                        │ │
                │ │new [ ] FW_B43LEGACY       Broadcom B43xx 802.11b (legacy)                     │ │
                │ │new [X] FW_BRCM            Broadcom 802.11n                                    │ │
                │ │new [ ] FW_IPW2100         Intel(R) PRO/Wireless 2100 802.11a/b                │ │
                │ │new [ ] FW_IPW2200         Intel(R) PRO/Wireless 2200 802.11b/g/n              │ │
                │ │new [ ] FW_IWL3945         Intel(R) PRO/Wireless 3945ABG 802.11a/b/g           │ │
                │ │new [ ] FW_IWL4965         Intel(R) Wireless WiFi 4965AGN 802.11a/b/g/n        │ │
                │ │new [ ] FW_IWLWIFI         Intel(R) Wireless WiFi 802.11a/b/g/n                │ │
                │ │new [ ] FW_MEDIATEK        MediaTek MT76xxx 802.11n, MT79xx 802.11ax           │ │
                │ │new [ ] FW_MARVELL         Marvell 88W8xxx (TopDog) 802.11b/g/n                │ │
                │ │new [ ] FW_RT61            Ralink RT2xxx (RT61) 802.11a/b/g                    │ │
                │ │new [ ] FW_RTLWIFI         Realtek 802.11n                                     │ │
                │ │new [ ] FW_RTW88           Realtek 802.11ac                                    │ │
                │ │new [ ] FW_RTW89           Realtek 802.11ax                                    │ │
                │ │new [ ] FW_TI              Texas Instruments WL1xxx 802.11b/g/n                │ │
                │ │────────────────────── COMPRESSION [select at least one] ──────────────────────│ │
                │ │new ( ) COMP_GZIP          gzip                                                │ │
                │ │new ( ) COMP_LZ4           lz4                                                 │ │
                │ │new ( ) COMP_LZO           lzo                                                 │ │
                │ │new (*) COMP_XZ            xz                                                  │ │
                │ │new ( ) COMP_ZSTD          zstd                                                │ │
                │ │────────────────────── APPLICATION [select at least one] ──────────────────────│ │
                │ │new ( ) APP_HOSTAPD        Access Point (hostapd)                              │ │
                │ │new (*) APP_WPA_SUPPLICANT WPA Supplicant (wpa_supplicant)                     │ │
                │ │──────────────────────── KERNEL [select at least one] ─────────────────────────│ │
                │ │new (*) KERN_LTS           Linux LTS (6.6.x)                                   │ │
                │ │new ( ) KERN_EDGE          Linux edge (6.10.x)                                 │ │

备注

参考 Linux Wireless documentation > Broadcom brcmsmac(PCIe) and brcmfmac(SDIO/USB) drivers

由于是使用Linux驱动，如果你使用不同网卡，完整列表参考 Linux Wireless documentation > Existing Linux Wireless drivers

gentoo linux wiki: Apple MacBook Pro 15-inch (2016, Intel, Four Thunderbolt 3 Ports) 也介绍了 BCM943602CS蓝牙无线模块

当选择了 FW_BRCM 选项之后，bcm43602的firmware(属于 linux-firmware 分发的一部分)将被加入镜像，Make.file中包含了 brcmfmac43602-pcie.FreeBSD-BHYVE.bin 软链接到 brcmfmac43602-pcie.bin
虚拟机内部 /lib/firmware/brcm 目录下有一个 brcmfmac43602-pcie.txt 修改内容是设备mac地址
编译配置方法参考 Can't get working with Broadcom BCM43602 (Macbook Pro 2015) #65 讨论中有人提供了编译选项

安装 `wifibox-core`

安装 wifibox-core

安装 wifibox-core

make -C net/wifibox-core install clean

编译选项

编译 wifibox-core 时选项支持

                │ │    (*) RECOVER_RESTART_VMM  Restart the vmm(4) kernel module on resume     │ │

安装 `wifibox`

net/wifibox 只是一个metaport，仅仅时为了容易安装另外两个port

使用 `wifibox`

Project FreeBSD Wifibox 提供了一个 Wifibox EuroBSDcon 2024 演示PPT，介绍了工作原理和配置方法

首先要把FreeBSD中的无线网卡passthrough给wifibox虚拟机内部，所以编辑 /usr/local/etc/wifibox/bhyve.conf :

/usr/local/etc/wifibox/bhyve.conf

cpus=1
memory=128M
console=yes
priority=50
stop_wait_max=30
#以上配置是默认，没有修改

# The value of `passthru` has to match with the slot/bus/function of
# the wireless PCI device, which can be obtained from the output of
# the pciconf(8) tool.  THIS MUST BE SET otherwise the device will not
# be visible for the guest.  Expected format: "s/b/f", e.g."3/0/0" for
# the `pci0:3:0:0` device.
#
# Note that it is possible to include other PCI devices, for example
# the USB xHCI controller in case interaction with the Bluetooth
# device is needed.  Separate the slot/bus/function value with space,
# e.g. "3/0/0 0/20/0", where `pci0:0:20:0` is the xHCI controller.

# 我的BCM43602在 pciconf -lv 输出是:
# none1@pci0:3:0:0:	class=0x028000 rev=0x01 hdr=0x00 vendor=0x14e4 device=0x43ba subvendor=0x106b subdevice=0x0134
#     vendor     = 'Broadcom Inc. and subsidiaries'
#     device     = 'BCM43602 802.11ac Wireless LAN SoC'
#     class      = network
passthru=3/0/0

wifibox 的无线配置是从 /usr/local/etc/wifibox/wpa_supplicant/wpa_supplicant.conf 映射进虚拟机的，所以需要修订这个配置以便让虚拟机中的无线网络能够连接:

配置 /usr/local/etc/wifibox/wpa_supplicant/wpa_supplicant.conf 无线网络

ap_scan=1
country=CN
network={
    ssid="SSID"
    #psk="PASSWORD"
    psk=wpa_passphrase_PASSWORD
}

备注

其他按照默认配置就可以工作，不过后面还有一些配置解释

启动wifibox

启动 wifibox

wifibox start

此时FreeBSD系统会增加一个 wifibox0 虚拟网卡，就是和 wifibox-alipine 虚拟机连接的网络接口，这个网络接口在虚拟机内部已经启动了一个 dhcpd 的IP分配服务，所以只要在物理服务器上启动一个 dhclient 连接这个虚拟网卡就能够让FreeBSD通过虚拟机的无线网络访问外部:

在物理FreeBSD主机上启动dhcp客户端

dhclient wifibox0

备注

如果一切正常，此时FreeBSD物理主机已经通过NAT方式从虚拟机的无线网络访问外部网络了

配置FreeBSD系统启动时自动启动 wifibox 并恢复连接，修订FreeBSD物理主机 /etc/rc.conf :

物理主机FreeBSD配置自动运行 wifibox 的 /etc/rc.conf

#wifibox
linux_enable="YES"
wifibox_enable="YES"
ifconfig_wifibox0="SYNCDHCP"
background_dhclient_wifibox0="YES"
defaultroute_delay="0"

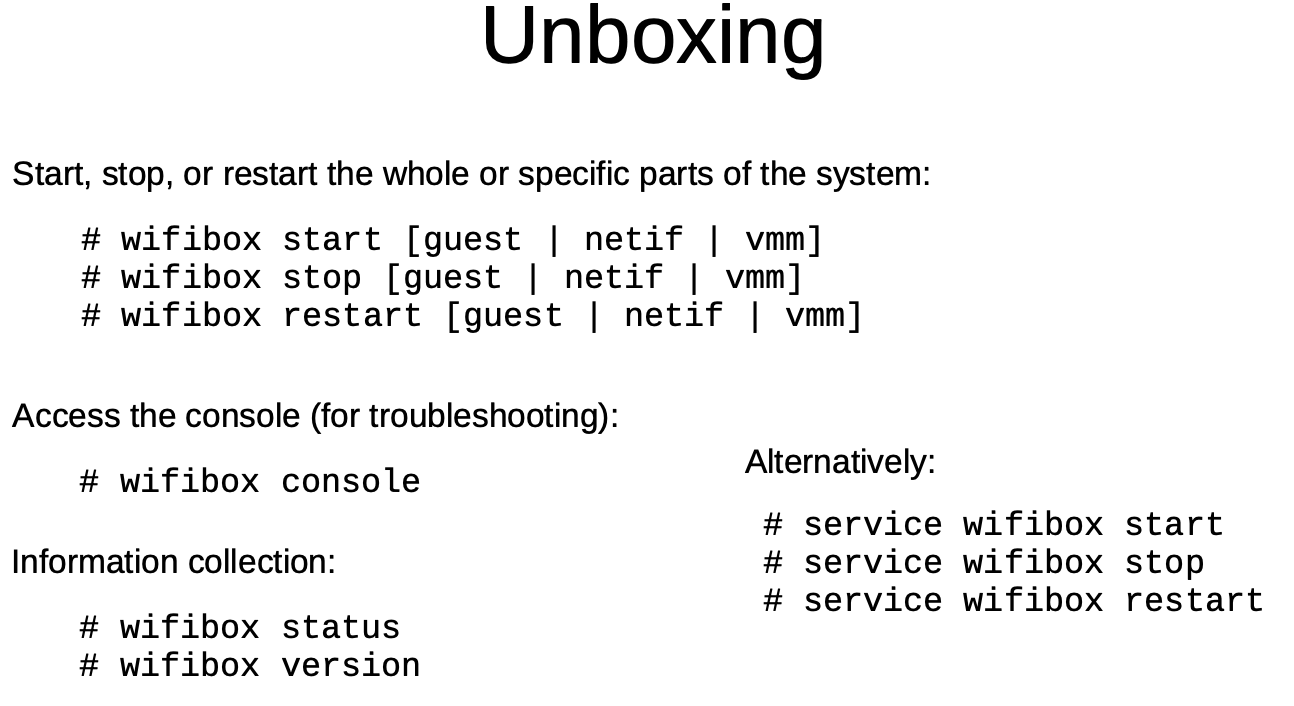

连接控制台(debug)

连接wifibox控制台

wifibox console

如果有如下错误提示，是因为默认 /usr/local/etc/wifibox/bhyve.conf 配置 console=no 需要改成 console=yes 然后重启wifibox

连接wifibox控制台错误

ERROR: No null-modem device is configured.

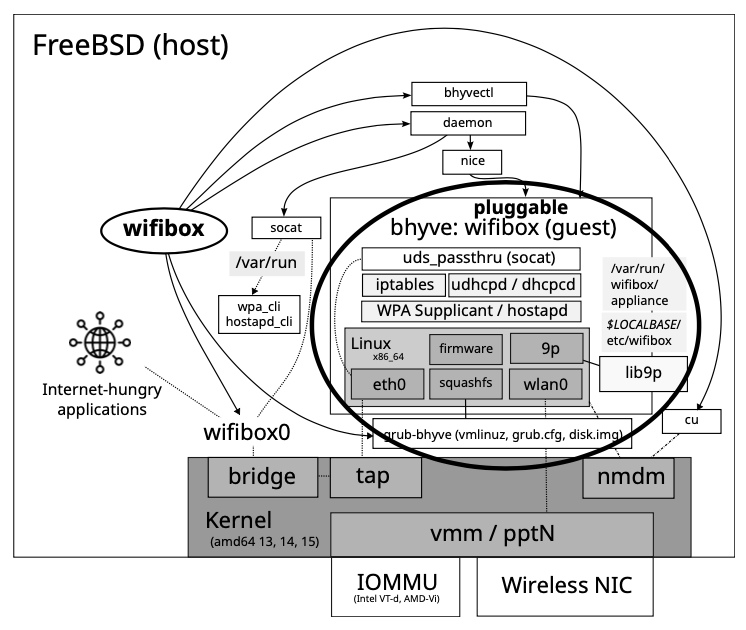

wifibox架构解析

wifibox 使用原生的 Alpine Linux 软件包来构建一个 SquashFS VM磁盘镜像:

混合了定制和标准软件包
在Alpine Linux中使用 aports 只读root文件系统，并使用 9P 挂载物理主机和 /tmp 目录来写入变量和可选的组件(mDNSResponder, tcpdump 等)
包含了无线配置和诊断工具(iw, rfkill, iptables)

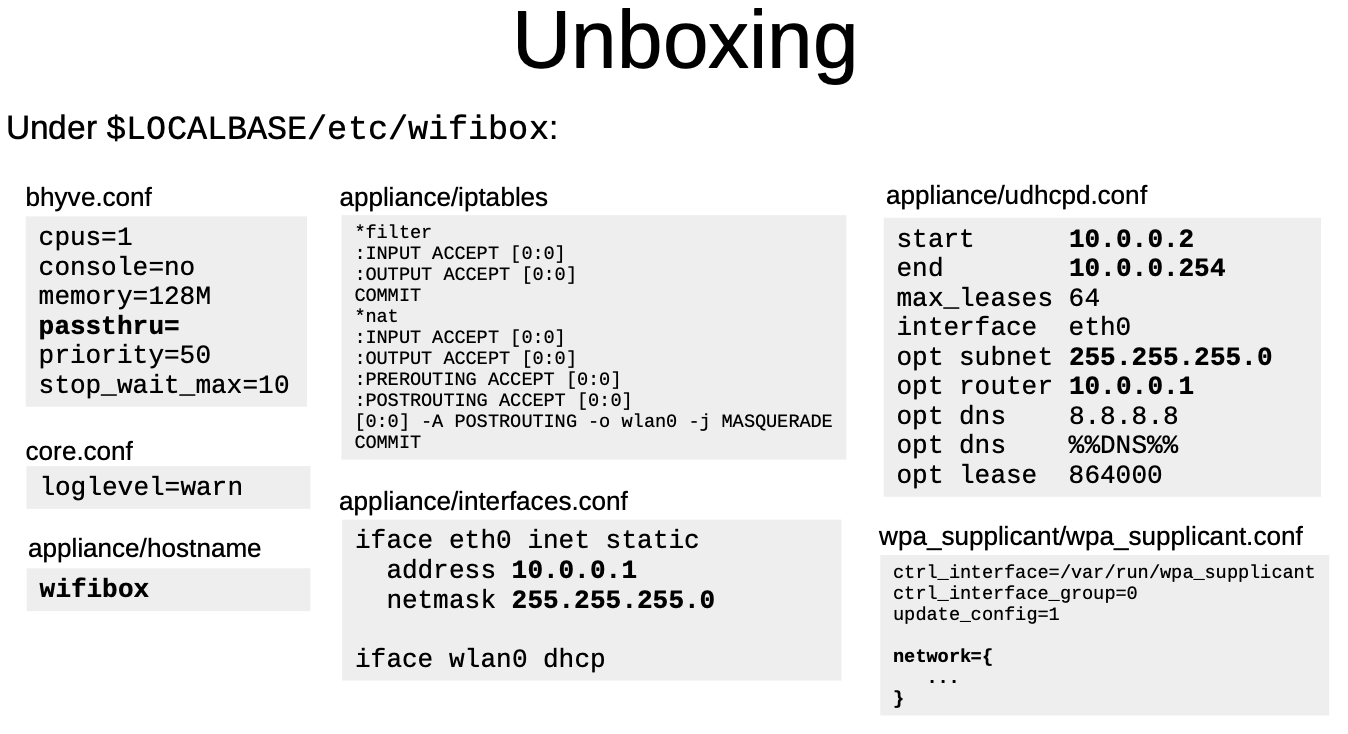

wifibox完善配置

备注

我主要修订:

配置 wifibox0 使用固定IP地址(不使用dhcp可以加快配置生效)
增加 wifibox 虚拟机内部 iptables 规则，将访问 22 端口定向到FreeBSD物理主机的虚拟 wifibox0 这样可以直接通过ssh访问FreeBSD(其他对外端口也可以通过这种方式)

物理主机 /etc/rc.conf

配置 wifibox0 接口静态IP地址

#wifibox
linux_enable="YES"
wifibox_enable="YES"

#去除掉 3行dhcp分配 wifibox0接口IP 的配置
#ifconfig_wifibox0="SYNCDHCP"
#background_dhclient_wifibox0="YES"
#defaultroute_delay="0"

# 直接看配置 wifibox0接口 10.0.0.2
ifconfig_wifibox0="inet 10.0.0.2/24"
defaultrouter="10.0.0.1"

物理主机 /usr/local/etc/wifibox/bhyve.conf (配置无线网卡直通进虚拟机):

/usr/local/etc/wifibox/bhyve.conf

cpus=1
memory=128M
console=yes
priority=50
stop_wait_max=30
#以上配置是默认，没有修改

# The value of `passthru` has to match with the slot/bus/function of
# the wireless PCI device, which can be obtained from the output of
# the pciconf(8) tool.  THIS MUST BE SET otherwise the device will not
# be visible for the guest.  Expected format: "s/b/f", e.g."3/0/0" for
# the `pci0:3:0:0` device.
#
# Note that it is possible to include other PCI devices, for example
# the USB xHCI controller in case interaction with the Bluetooth
# device is needed.  Separate the slot/bus/function value with space,
# e.g. "3/0/0 0/20/0", where `pci0:0:20:0` is the xHCI controller.

# 我的BCM43602在 pciconf -lv 输出是:
# none1@pci0:3:0:0:	class=0x028000 rev=0x01 hdr=0x00 vendor=0x14e4 device=0x43ba subvendor=0x106b subdevice=0x0134
#     vendor     = 'Broadcom Inc. and subsidiaries'
#     device     = 'BCM43602 802.11ac Wireless LAN SoC'
#     class      = network
passthru=3/0/0

(无需修改) /etc/local/etc/wifibox/core.conf 配置日志级别:

/etc/local/etc/wifibox/core.conf 配置日志级别

loglevel=warn

(无需修改) /etc/local/etc/wifibox/applicance/hostname 配置虚拟机主机名:

/etc/local/etc/wifibox/applicance/hostname 配置虚拟机主机名

wifibox

(无需修改) /etc/local/etc/wifibox/applicance/interfaces.conf 配置虚拟机内部IP地址:

/etc/local/etc/wifibox/applicance/interfaces.conf 配置虚拟机内部IP

iface eth0 inet static
  address 10.0.0.1
  netmask 255.255.255.0

iface eth0 inet6 static
  address fd00::ffff/64

iface wlan0 dhcp

(可修改) /etc/local/etc/wifibox/applicance/udhcpd.conf 配置虚拟机内部提供的DHCP所使用IP范围:

/etc/local/etc/wifibox/applicance/udhcpd.conf 配置虚拟机内部提供的DHCP所使用IP范围

start		10.0.0.3
end		10.0.0.254
max_leases	64
interface	eth0
opt	subnet	255.255.255.0
opt	router	10.0.0.1
opt	dns	%%DNS%% 8.8.8.8 8.8.4.4
opt	lease	864000

无线配置 /usr/local/etc/wifibox/wpa_supplicant/wpa_supplicant.conf 按照实际WiFi配置修订

配置 /usr/local/etc/wifibox/wpa_supplicant/wpa_supplicant.conf 无线网络

ap_scan=1
country=CN
network={
    ssid="SSID"
    #psk="PASSWORD"
    psk=wpa_passphrase_PASSWORD
}

物理主机 /usr/local/etc/wifibox/appliance/iptables 添加映射到Host主机22端口

虚拟机iptables增加22端口映射

# This file contains exported IP Tables data that can be read by the
# iptables-restore(8) utility.  It is not meant to be edited by hand
# but regenerated by the iptables-save(8) utility after the necessary
# changes were made via the respective iptables(8) commands.
#
# The IP Tables stored here implement a simplistic IP forwarding and
# NAT between the `eth0` (virtual Ethernet, facing towards the host)
# and `wlan0` (wireless networking) interfaces.

*filter
:INPUT ACCEPT [0:0]
:OUTPUT ACCEPT [0:0]
COMMIT
*nat
:INPUT ACCEPT [0:0]
:OUTPUT ACCEPT [0:0]
:PREROUTING ACCEPT [0:0]
[0:0] -A PREROUTING -p tcp -m tcp -i wlan0 --dport 22 -j DNAT --to-destination 10.0.0.2:22
:POSTROUTING ACCEPT [0:0]
[0:0] -A POSTROUTING -p tcp -m tcp -d 10.0.0.2 --dport 22 -j SNAT --to-source 10.0.0.1
[0:0] -A POSTROUTING -o wlan0 -j MASQUERADE
COMMIT

备注

今后所有需要访问FreeBSD物理主机服务端口的外网进入流量，都需要在这个 iptables 中添加规则。方法和 iptables端口转发(port forwarding) 相同。

附加: 如果要支持 AMD-Vi/IOMMU ，则因为 AMD-Vi passthrough 默认是 disabled 的，还需要在 /boot/loader.conf 中添加:

如果要支持 AMD-Vi/IOMMU 配置 /boot/loader.conf

hw.vmm.amdvi.enable=1

参考

FreeBSD中文社区「FreeBSD从入门到跑路」:第 14.2 节 WiFi 提供了概要，但是具体到BCM43602芯片依然需要其他支持
Project FreeBSD Wifibox 巧妙地将Linux驱动用于FreeBSD，终于能够在FreeBSD上使用Broadcom无线网卡了(毕竟很多厂商为Linux提供了驱动但是无法顾及BSD系统)
其他一些参考资料:
- A Full Guide: FreeBSD 13.3 on a MacBook Pro 11.4 (Mid 2015) (A1398) 虽然我的笔记本 MacBook Pro 15" Late 2013 是2013年版本，比博客中使用的2015年版本旧，但是我在二手市场上购买了 BCM43602 无线网卡模块就是 MacBook Pro 2015 所使用的，所以经验可以借鉴
- Can't get working with Broadcom BCM43602 (Macbook Pro 2015) #65 freebsd-wifibox项目issue中讨论了如何使用BCM43602
- Hardware for BSD网站: Device 'Broadcom BCM43602 802.11ac Wireless LAN SoC' 提供信息指出 BCM43602 在 OpenBSD 7.2 和 7.4 都得到了支持，但是FreeBSD 13/14 都没有支持这块网卡
Fast & Stable WiFi with wifibox on FreeBSD 一篇有关wifibox的博客
